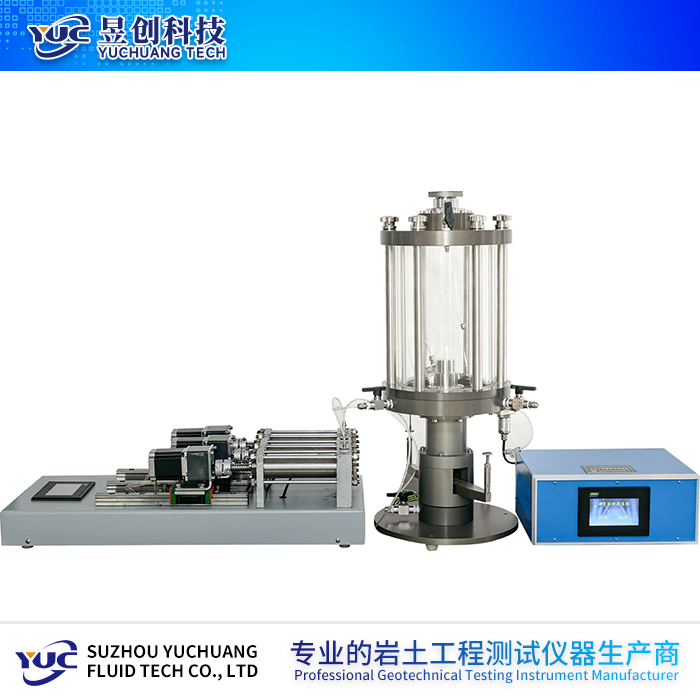

English應力路徑三軸儀
我要詢價
一、概述：
YUC.IZZY-1型應力路徑三軸儀適用于飽和土、非飽和土的室內試驗，可進應力控制或應變控制，也可進行等向固結或不等向固結（包括K0固結）。應力路徑試驗根據試驗要求及現場的工況要求對土進行UU、CU、CD、以及不同的應力路徑試驗方法，該儀器采用PID控制技術，穩定控制圍壓或軸壓按照一定應力速度變化，實時顯示試驗數據及相關的曲線。用戶可自定義變化項的參數。也可以按下述的路徑試驗：
1、在豎向力不變的情況下逐步增加圍壓。
2、在豎向力不變的情況下逐步減少圍壓。
3、在圍壓不變的情況下逐步減小豎向軸向力。
4、在圍壓不變的情況下逐步施加豎向軸向壓力 （常規三軸試驗）
5、在逐步減少豎向力的情況下也同步減少圍壓。
二、試驗方法與操作說明：
1、制備試樣、試樣飽和、試樣安裝。
2、注水：然后關閉進水開關及排水開關、打開圍壓開關，設置圍壓值，啟動圍壓控制系統。觀察孔隙壓力，計算飽和度。
3、根據試驗要求進行固結，可采集固結數據。
4、設置加荷速度，開始剪切、（可根據需要設置反壓值）
5、計算試驗結果。
6、試驗結束后取出土樣，清洗容器。
三、組成部分：
1、壓力室、升降裝置、加荷系統、圍壓控制系統、反壓控制系統及傳感器等部分組成。
2、控制與數據采集系統。
3、采集處理軟件一套。
四、主要技術指標：
軟件里配有傳感器標定模塊
剪切速率：0.001~ 4mm/min
配套軸向位移傳感器：量程0-30mm，精度0.3%F.S，分辨率0.001mm
圍壓：量程0～2MPa，分辨率0.1kPa，精度0.3%F.S，穩壓波動+/-1kPa
反壓量程：0～2MPa，分辨率0.1kPa，精度0.3%F.S，穩壓波動+/-1kPa
體積變化范圍：0~50ml，分辨率0.001ml，精度0.3%F.S
孔隙壓力：0~ 2000kPa，分辨率0.1kPa，精度0.3%F.S
主機加荷系統：0~ 10kN，加荷速率0.0001~ 4.8㎜∕min，無級調速
配備480*270高清液晶觸控屏，實時顯示水頭高度、試驗狀態等試驗參數，配套觸控按鍵控制采集
高速網絡通訊接口與計算機通訊，軟件實時監控運行曲線
主機：配置600*480點陣彩色觸摸屏，試驗過程中能實時顯示當前數據。
試樣尺寸：φ61.8*120mm、φ39.1*80mm
